Z4型胀套的基本尺寸

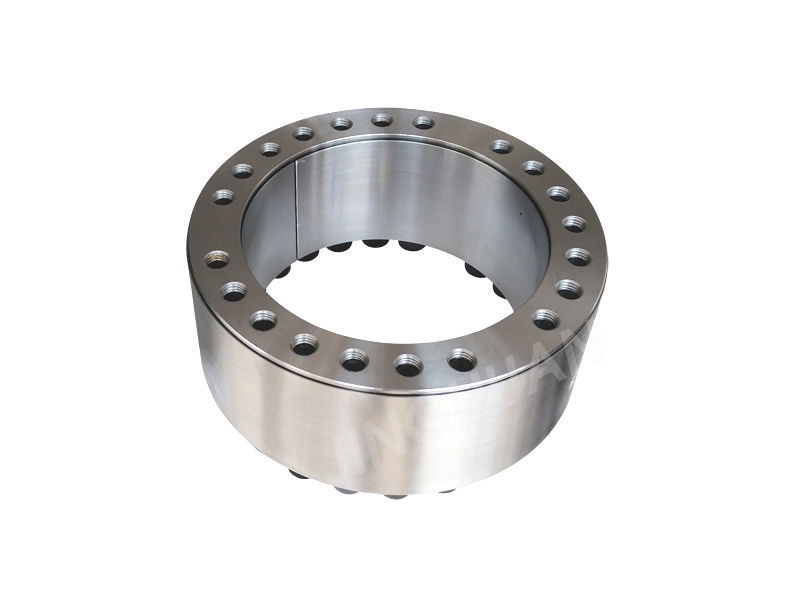

Z4型胀套由锥度不同的开口双锥内环与开口双锥外环及两个双锥压紧环组成,用内六角螺栓锁紧。与Z2型涨紧连接套比较,结合面长,对中精度高,用于旋转精度要求较高和传递较大载荷的场合。
Z4型胀套的工作原理:
利用锥面原理,通过调整锥面轴向位移,达到径向膨胀。
具备传递扭矩大、拆装便捷、可重复使用等诸多特点。
以上特点弥补了键联结的许多不足之处,该产品是取代键的选择。
多种公制或英制尺寸外径、内径可供选择。
相对于键联结,可以保证传动无间隙,使用寿命极长。
Z4型胀套的基本尺寸 (按JB/T 7934-1999生产)
注:Z4型胀套螺钉的机械性能等级为12.9级。
|
